特殊スピンドル

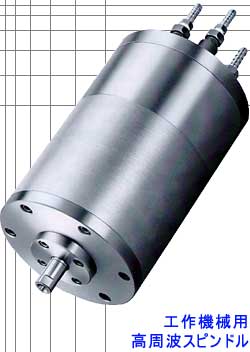

工作機械用高周波スピンドル

NCフライス盤やマシニングセンターなどの高速切削や精密研削に使用します｡
被加工物の素材は、木材から動物の角甲類類、アルミニウム、チタンなど多様化し、出力・回転数・形状も多岐にわたるため、当社ではユーザーの仕様に合わせて設計・製作しております。

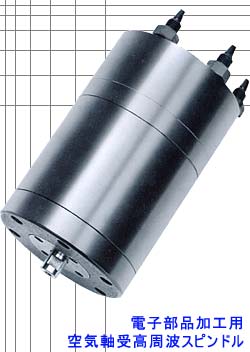

電子部品加工用空気軸受高周波スピンドル

超精密加工を必要とするIC・LSIなど、半導体の加工用に開発された空気軸受高周波スピンドルです。
真円度はサブミクロンの加工精度を誇り、同時に潤滑油は不要なため環境の清浄も保てるため、スライシング､ウェハダイス加工やプリント基板の加工､鏡面仕上げにも最適です。

カム加工用偏芯装置付高周波スピンドル

フェースカムのカム面やドラムカムのカム溝の研摩に使用するユニバーサルフェース装置を付けた高周波スピンドルです。
回転数9,000～100,000r.p.m.まで、下記の5つのタイプをシリーズ化しています。
用途に合わせ、最適機種をお選びください。特殊仕様にも応じます。お問い合わせください。

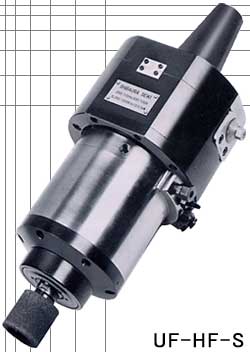

UF-HF-S

UF-HF-1

回転数： 9,000～
　　　　　　　15,000rpm
出　力： 1,000W
砥石径： φ40～φ60

回転数： 12,000～
　　　　　　　20,000rpm
出　力： 400W
砥石径： φ28～φ45

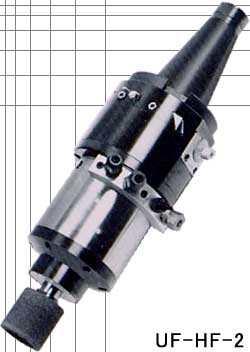

UF-HF-2

UF-HF-3

回転数： 18,000～
　　　　　　　30,000rpm
出　力： 350W
砥石径： φ20～φ30

回転数： 36,000～
　　　　　　　60,000rpm
出　力： 350W
砥石径： φ10～φ15

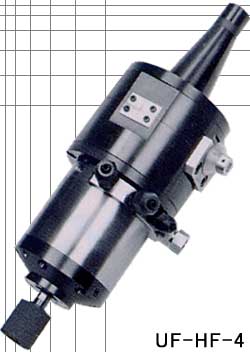

UF-HF-4

回転数： 60,000～
　　　　　　　100,000rpm
出　力： 400W
砥石径： φ6～φ10
